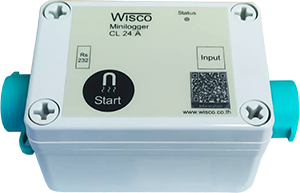

CL24A: Data Logger

- 1 Channel Analog Input (4-20 mA,

  0-10 VDC)

- 2 Channels Totalizer

- Memory 256 KByte

- Data exportable to MS Excel

             Data Logger CL24A เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลค่าวัดขนาดเล็ก ทั้งค่า Analog และ Counter (Totalizer) โดยข้อมูลนี้จะถูกเก็บอย่างต่อเนื่องไว้ในหน่วยความจำภายในเครื่อง ซึ่งจะมีค่าวันและเวลาที่บันทึกไว้กำกับลงไปด้วย โดย Analog Input สามารถระบุย่านที่จะวัดได้ตั้งแต่ 4-20 mA, 1-5 VDC, 0-5 VDC, 0-10 VDC ส่วน Totalizer นั้นจะทำการนับจำนวน Pulse ที่เข้ามาและจะบันทึกค่านับทั้งหมดลงในหน่วยความจำด้วย

             การอ่านข้อมูลที่บันทึกอยู่ใน CL24A ทำได้โดยใช้เครื่องคอมพิวเตอร์เชื่อมต่อกับ CL24A ผ่านทาง RS-232 Port หรือ ผ่านทาง Modem โดยมีโปรแกรมช่วยในการอ่านข้อมูลเข้าคอมพิวเตอร์ ข้อมูลที่ได้จะนำมาแสดงผลบน คอมพิวเตอร์ในแบบตัวเลขหรือนำมาแสดงในรูปแบบกราฟได้ ข้อมูลนี้สามารถนำไปใช้ในโปรแกรมบน Windows อื่นๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย

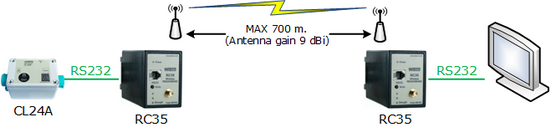

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Wireless (RC35)

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Ethernet (MC330)

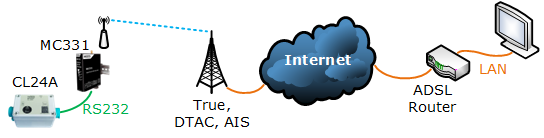

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Internet (MC331)

Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12

Distance:

RS232 Length 15 m.

Serial Parameter

Baud Rate:

19200

Data Bits:

8

Stop Bits:

1

Parity:

None

Analog Input

Number of Channel:

1 Channel

Input Type:

Current, Voltage

Input Range:

Current (4 to 20 mA)

Voltage (0 to 5, 1 to 5, 0 to 10 VDC Optional)

ADC Resolution:

10 Bits

Accuracy:

± 0.2 % of span

Totalizer Input

Number of Channel:

2 Channels

Sensor Type:

NPN open collector or Dry contact

I/O Mode:

Even Counter

Dry Contact:

ON : Short to GND

OFF : Open

Counter Frequency:

maximum frequency 20 Hz

Minimum Pulse Width:

50 msec

Recording

Storage Internal:

256 Kbytes

Recording Interval:

1 Sec to 18 Hours (Programmable)

Record Mode:

Stop When Full or Roll Over

Recording by:

Magnetic Starter, DI Trig

Data Format:

Can be Exported to MS Excel

Data Capacity:

131,040 Records (3 Channels)

Power Requirements

Power Supply:

Lithium Battery 7.2 VDC@2.4 AH

(2 Year Life Time @ 15 Min. Interval Time)

Power Consumption

Standby:

30 µA @ 7 VDC

Start Record:

500 µA @ 7 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W95 x H65 x D55 mm.

Protection:

IP65

Warranty

Warranty Period:

5 year

Ordering
Ordering Information: Specify Input Rang
Example CL24A/256Kbytes/4-20mA
Packagelist

Package Checklist

1. CL24A

2. RS-232 Cable

3.Input Cable
