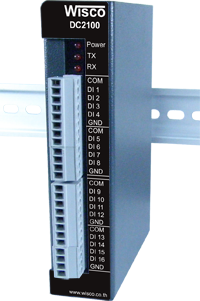

DC2100:Digital Counter Module

– 16 Digital Input Channels

– Channel 1-8 can be Programmable (Status, Counter, Frequency)

– Support Protocol MODBUS RTU or ASCII Command

– Support Quadrature Counter, Frequency (Hz) Mode

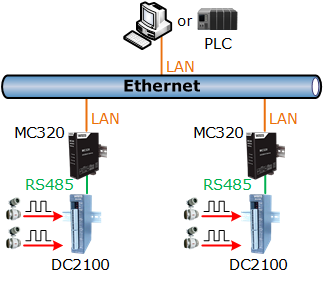

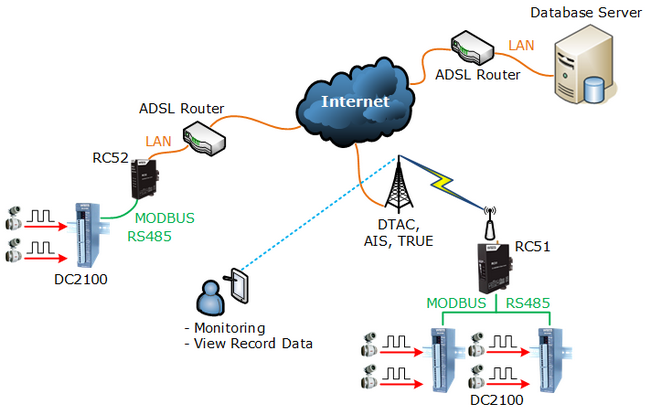

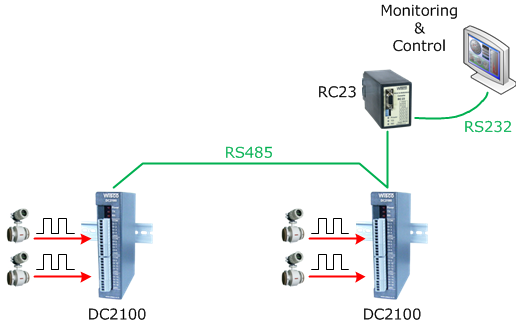

            Digital Counter Module DC2100 ประกอบด้วย Digital Input จำนวน 16 ช่อง รับได้ทั้ง Source, Sink และ Dry Contact โดยช่องที่ 1 - 8 สามารถโปรแกรมเป็น Status, Counter, Frequency ได้ โดยมี Port RS485 เพื่อใช้สำหรับเชื่อมต่อกับเครื่องคอมพิวเตอร์ หรือ PLC สามารถอ่านค่านับจาก Counter หรือ Rate แต่ละชุดได้ ผ่านทาง MODBUS ASCII หรือ RTU ทำให้สามารถนำข้อมูลไปใช้ในโปรแกรมควบคุมบน PLC หรือนำค่ามาแสดงผลแบบ Real Time บนโปรแกรมคอมพิวเตอร์ เช่น Excel, Word, Access นอกจากนี้ DC2100 ยังมี Digital Input จำนวน 8 ช่อง

Specifications

Serial Interface

Serial Standards:

RS485 (Isolated) 3 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

Digital Input

Number of Channel:

16 Channels

Sensor Type:

Wet Contact or Dry Contact

Wet Contact (DI to COM):

ON: 12 to 24 VDC

OFF: 0 VDC

Dry Contact (DI to GND):

ON: Short to GND

OFF: Open

Status Mode:

ON, OFF

Counter Mode:

Add, Subtract, Up/Down, Preset (Up/Down),

Run/Hold, Quadrature, Frequency (Hz)

Frequency Mode:

Low: 0.1 Hz

High: 100 Hz

Minimum Pulse Width:

2 msec.

ADC Resolution:

32 Bits

Isolation:

Opto isolated

Power Requirements

Power Supply:

12 to 35 VDC

Power Consumption

Standby:

30 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W88 x H133 x D31 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information:
Example DC2100
Packagelist

Package Checklist

1. DC2100

Downloads
Datasheet:
application/pdf iconDC2100 Specification.pdf
Manual:
application/pdf iconDC2100 Utility Manual V1.0.3.pdf
application/pdf iconDC2100 Protocol Manual V1.1.0.pdf
Software:
DC2100 Utility Setup V1.0.3
