ER95: Ground - Fault Relay

- ป้องกันกระแสรั่วลง Ground

- ตั้งหน่วงเวลาได้ 0 - 1 sec

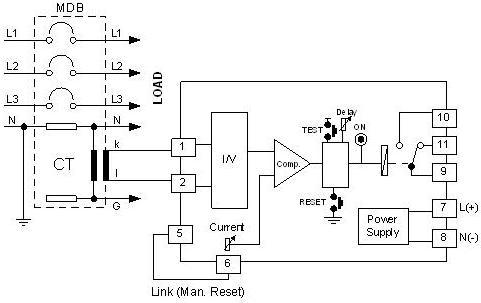

            เป็นอุปกรณ์ตรวจจับกระแสไฟฟ้ารั่วลง Ground โดย ER95 ต้องใช้งานร่วมกับ External CT การทำงานของ ER 95 สามารถเลือกได้ 2 Mode ดังนี้

            การทำงานแบบ Auto Reset Mode

            เมื่อกระแสรั่วลง Ground เกินกว่าค่าที่ Set ไว้ Relay จะ ON และมี LED สีแดงติดสว่างหน้า Contact ขั้ว 9 จะหลุดจากขั้ว 11 มาต่อกับขั้ว 10 และเมื่อกระแสลดลงต่ำกว่าค่าที่ Set ไว้ Relay   จะ OFF หน้า Contact จะกลับสู่สภาพเดิม

            การทำงานแบบ Manual Reset Mode

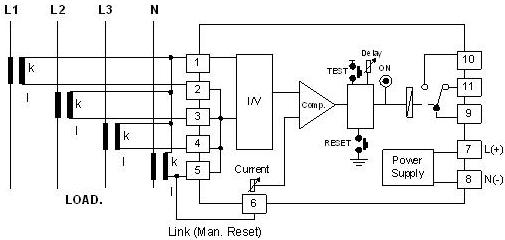

            การทำงานใน Mode นี้จะต้อง Jump. สาย Short ระหว่างขั้ว 5 และ 6 เมื่อกระแสรั่วลง Ground เกินกว่าค่าที่ Set ไว้ Relay จะ ON และมี LED สีแดงติดสว่าง หน้า Contact ขั้ว 9 จะหลุดจากขั้ว 11 มาต่อกับขั้ว 10 และเมื่อกระแสลดลงต่ำกว่าค่าที่ Set ไว้ Relay จะยังคงค้างอยู่ จนกระทั่งกดปุ่ม Reset Relay จึงจะ OFF

            การตั้งค่ากระแส Ground - Fault ปุ่ม "Contact" เป็นปุ่มตั้งระดับกระแส Ground - Fault ที่ต้องการให้ Relay Trip โดยค่าที่ตั้งของปุ่มปรับ "Current" จะมีความสัมพันธ์กับขนาดของ CT Ratio ที่เลือกใช้ตามสมการต่อไปนี้

            ค่าปุ่ม "Current" = (Ground - Fault Current)หารด้วย CT Ratio

            ตัวอย่างการคำนวณ ใช้ CT ขนาด 500/5 A. ต้องการตรวจจับ Ground - Fault Current 30 A. จากสมการจะได้ ค่าปุ่ม "Current"= 30 x (5 หารด้วย 500) = 0.3 A

            จากการคำนวณจะต้องตั้งปุ่ม "Current" ไว้ที่ 0.3 A

Specifications

Input

Number of Channel:

1 Channel

Input Type:

Current (AC)

Input Range:

0 to 1 Aac (1 VA Max.)

Overload:

2 x Rating Continuously, 10 x Rating for 3 sec

Setting Current:

0 to 1 A

Time Delay:

Adjustable 0 to 1 sec.

Operating Mode:

"Auto Reset" or "Manual Reset" Mode Selectable

Relay Output

Number of Channel:

1 Channel

Relay Type:

N.O., N.C. (SPDT)

Contact Rating:

3 A @ 250 VAC

Power Requirements

Power Supply:

110, 220VAC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

Wall or DIN rail

Connection:

Plug-in 11 pins socket

Wiring:

Screw terminals on base socket

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example ER95/220VAC
Packagelist

Package Checklist

1. ER95

Downloads
Datasheet:
application/pdf iconER95 Specification.pdf
