RC33: RS-232/RS-485/RS-422 To Ethernet Converter

- Control Serial Device over Ethernet

- 10/100 Mbps Ethernet Interface

- Distance Serial Connections

            RS-232/RS-485/RS-422 to Ethernet Converter RC33 เป็นอุปกรณ์ที่ช่วยให้เครื่องมือที่มี Port RS-232 หรือ RS-485/RS-422 สามารถส่งข้อมูลผ่านทาง Ethernet Network (LAN) โดยยังคงสามารถใช้งานร่วมกับโปรแกรมของเดิมได้ ทำให้การใช้งานของอุปกรณ์สามารถเชื่อมต่อได้โดยไม่มีข้อจำกัดทาง Serial Port อีกต่อไป

            Mode การใช้งานของ RC33 มี 3 แบบ ดังนี้
            - Direct IP Mode ตัว RC33 จะทำหน้าที่เป็น TCP หรือ UDP Server ทำให้อุปกรณ์อื่นในวง LAN สามารถเชื่อมต่อกับ RC33 ได้ เมื่อกำหนด Remote IP Address ตามที่ตั้งไว้
            - Virtual COM Mode เมื่อต้องการใช้โปรแกรมบนเครื่องคอมพิวเตอร์เพื่อติดต่อผ่าน RC33 โดยใช้ LAN ในการจำลอง COM Port ขึ้นมาแทน ทำให้ไม่ต้องใช้อุปกรณ์ที่เกี่ยวข้องกับ COM Port ทางฝั่งของเครื่องคอมพิวเตอร์เลย
            - Paired Mode ใช้ในกรณีที่ต้องการเชื่อมต่อระหว่างอุปกรณ์ 2 ชุดที่มี Port RS-232 โดยอาศัย Ethernet ดังรูป




การเชื่อมต่อกับอุปกรณ์ต่างๆ

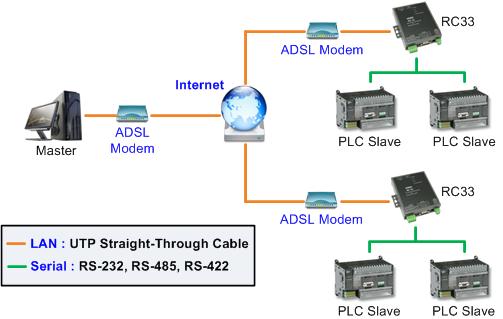

การเชื่อมต่อ Computer และ PLC ผ่านทางระบบ Internet

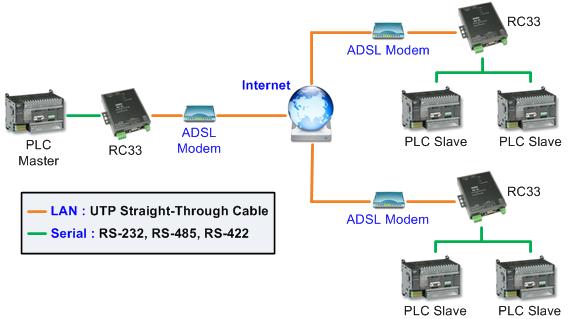

การเชื่อมต่อ PLC ผ่านทางระบบ Internet

ตัวอย่าง "การตั้งค่าการใช้งาน"

Specifications

Ethernet Interface

Speed:

10/100 Mbps, Full-duplex or half-duplex, Auto MDI/MDIX

Connector:

RJ45 (10 Base-T) Ethernet

Standard:

Accord 10 Base-T/100 Base-T standard

Data Rates:

300 - 115,200 bps

Transmission:

100 m.

Magnetic Isolation Protection:

15 KV Built-in

Serial Interface

Serial Standards:

RS-232 through D-Type 9 pin connecter

RS485/422 (Isolated) 4 Pin Terminal Block

Loading:

RS485/422 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

Flow Control:

None, XonXoff, Hardware

Power Requirements

Power Supply:

110 VAC, 220 VAC

24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

w122 x H30 x D120 mm.

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Power Supply
Example RC33/220VAC
Packagelist

Package Checklist

1. RC33

2. LAN Cable

3. USB Cable
