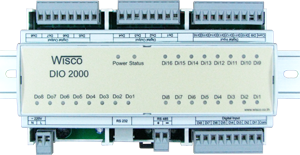

DIO2000: Digital I/O Module

ยกเลิกจำหน่าย รุ่นทดแทน:  คลิก DIO100

- 16 Digital Input (Isolated 1000 V)

- 8 Digital Output (Relay Contact)

- RS232, RS485 Isolated

           Digital Input/Output Module DIO2000 สามารถรับสัญญาณ Digital Input ได้ 16 ช่องและมี Digital Output เป็น Relay Contact อีก 8 ช่อง การควบคุม DIO2000 สามารถ ทำได้โดยส่งคำสั่งควบคุมผ่านทาง RS-232 หรือผ่านทาง RS-485 ทำให้สามารถใช้เครื่องคอมพิวเตอร์หรือ PLC เขียนโปรแกรมควบคุม Input-Output ได้ ตัวอย่างการใช้งาน เช่น แสดงสภาวะการทำงานของเครื่องจักร, สภาวะการเกิด Alarm หรือควบคุมการ ON-OFF โดยใช้คอมพิวเตอร์ หรือ PLC เป็นต้น

Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12 6 Pin

RS485 (Isolated) 4 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

Digital Input

Number of Channel:

16 Channels

Sensor Type:

wet Contact

wet Contact (DI to GND):

ON : 12 to 24 VDC

OFF : 0 to 3 VDC

Isolation:

Opto Isolated

Relay Output

Number of Channel:

8 Channels

Relay Type:

N.O.

Contact Rating:

6 A @ 250 VAC

6 A @ 30 VDC

Power Requirements

Power Supply:

220 VAC

12 VDC, 24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example DIO2000/220 VAC
Packagelist

Package Checklist

1. DIO2000

2. RS-232 Cable

Downloads
Datasheet:
application/pdf iconDIO2000 Specification.pdf
Manual:
application/pdf iconDIO Utility V2.1.pdf
application/pdf iconDIO2000 Protocol.pdf
Software:
DIO Utility V2.1
