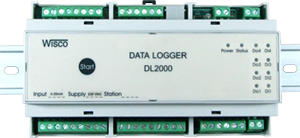

DL2000: Data Logger

ยกเลิกจำหน่าย รุ่นทดแทน:  คลิก DL2200

- 8 Analog Input Channels

- 4 Digital Input Channels

- 4 Digital Output Channels

- Memory 2MB

- RS232, RS485 (Isolated)

           Datalogger DL2000 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลค่าวัดทั้งค่า Analog และ Digital โดยข้อมูลนี้จะถูกเก็บอย่างต่อเนื่องไว้ในหน่วยความจำภายในเครื่อง

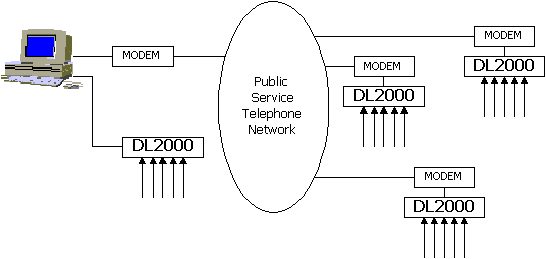

           การอ่านข้อมูลจาก DL2000 ใช้ PC ต่อกับโมดูล ทาง RS-232 Port หรือ ผ่าน Modem โดยมี Software ช่วยในการอ่านข้อมูลเข้า PC ข้อมูลที่ได้จะนำมาแสดงผลบน PC ในแบบตัวเลขหรือนำมา Plot Trend Graph ได้ ข้อมูลนี้สามารถนำไปใช้ใน Program บน Window อื่น ๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำข้อมูลไปทำการคำนวณเพิ่มเติมหรือจัดทำรายงานได้อีกด้วย

Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12 Connector

RS485 (Isolated) 2 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Supply Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

Analog Input

Number of Channel:

8 Channels

Input Type:

Voltage, Current

Analog Range:

Voltage (0 to 5, 1 to 5, 0 to 10 VDC)

Current (0 to 20, 4 to 20 mA)

ADC Resolution:

16 Bits

Isolation:

Relay Isolated

Digital Input

Isolation:

Relay Isolated

Number of Channel:

4 Channels

Sensor Type:

wet Contact

wet Contact (DI to GND):

OFF : 0 to 3 VDC

ON : 12 to 24 VDC

Counter of Channel:

1 Channel (Channel 4 can use as counter)

Digital Output

Number of Channel:

4 Channels

Output Type:

NPN Open Collector (Remote control)

Record

Storage Interface:

2 Mbytes

Recording Interface:

1 Sec - 18 Hours (Programmable)

record Mode:

Stop when full or Roll over

Data Format:

Can be Exported to MS Excell

Data Capacity:

80,580 Records (Enable AI 8 Ch/DI 4 Ch/DO 4 Ch/Time Stamp)

Power Requirements

Power Supply:

85 to 230 VAC

12, 24 VDC (Optional)

Power Consumption

Standby:

280 mA @ 12 VDC

Start Record:

350 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example DL2100/220 VAC
Packagelist

Package Checklist

1. DL2000

2. RS-232 Cable

Downloads
Datasheet:
application/pdf iconDL2000 Specification.pdf
Manual:
application/pdf iconDL Manager V2.9.pdf
Software:
DLManager Setup V3.0
