DP30: Differential Pressure Controller

ยกเลิกจำหน่าย รุ่นทดแทน:  คลิก DP31

- Dust Filter Monitoring

- HVAC Monitoring

- 2 Alarm Setpoint

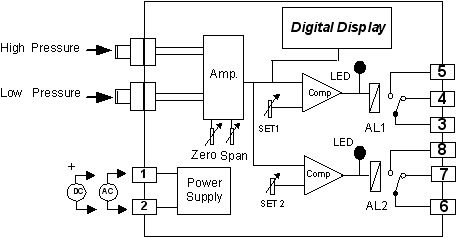

            Differential Pressure Controller DP30 เป็นอุปกรณ์ วัดค่า Differential Pressure มาแสดงค่าเป็นตัวเลข Digital และสามารถตั้งค่า Setpoint ได้ 2 ค่าคือ “SET1” และ “SET2”

            SET1 เมื่อค่า Differential Pressure สูงกว่า “SET1” ที่ตั้งไว้ Relay AL1 จะ ON

            SET2 เมื่อค่า Differential Pressure สูงกว่า “SET2” ที่ตั้งไว้ Relay AL2 จะ ON

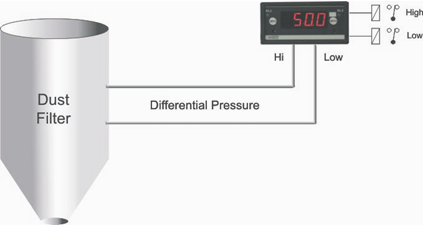

            โดย DP30 สามารถนำไปใช้ตรวจเช็คแผ่นกรองของเครื่องกำจัดฝุ่น (Dust Filter) หรือตรวจเช็คความดันแตกต่างในห้องปลอดเชื้อ (Clean Room)

Specifications

Monitor

Display:

3 ½ Digits, 14.2 mm. (7-segment)

Display Color:

Red (std)

Decimal Point:

3 positions selectable by jumper

Pressure Input

Number of channel:

1 Channel

Input type:

Differential Pressure Controller

Input range:

0 to 5 in.H2O, 0 to 10 in.H2O

0 to 1 Bar

Accuracy:

± 0.5 % of Full scale

Relay Output

Number of channel:

2 Channels

Relay Type:

N.O. (SPDT)

Contact Rating:

3 A @ 250 VAC

Alarm Mode:

High or low selectable

Power Requirements

Power Supply:

110, 220 VAC

24, 110, 125 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W96 x H48 x D150 mm.

Panel Cutout:

W91 x H43 mm.

Mounting:

Panel flush mounting

Wiring:

Screw terminals

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Specify Input, Alarm mode, Power Supply
Example DP30/0-10 in.H20/220VAC
Packagelist

Package Checklist

1. DP30

Downloads
Datasheet:
application/pdf iconDP30 Specification.pdf
