DA95: DC Alarm

- Two alarm set points

- DC. current or voltage input

- SPDT relay output

- 24 VDC supply for 2-wire transmitter



            DC Alarm DA 95 เป็นอุปกรณ์ที่รับสัญญาณ Input Voltage หรือ Input current สามารถตั้งค่า Alarm setpoint ได้ 2 จุด ปุ่มปรับ Alarm setpoint เป็นแบบ Multiturn potentiometer ทำให้สามารถตั้งค่า Alarm setpoint ได้ละเอียด Alarm แต่ละชุดสามารถเลือกทำงานเป็น High alarm หรือ Low alarm ได้ นอกจากนี้ยังมี 24 VDC Power Supply สำหรับจ่ายให้อุปกรณ์ภายนอก เช่น 2-Wire Transmitter กล่องของ DA95 เป็น Module สำหรับเสียบกับ Socket 11 pins ทำให้สะดวกในการติดตั้งและถอดเปลี่ยน

วิธีตั้งค่า Setpoint และการทำงานของ DA95

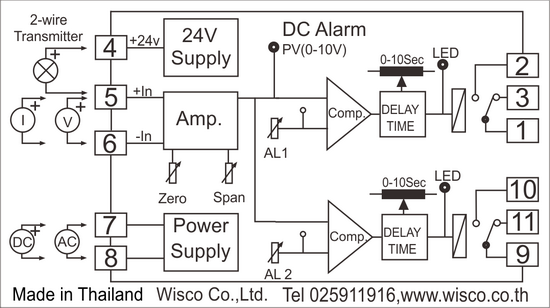

            DA95 รับสัญญาณ input จากขั้ว +in และ -in นำมาเปรียบเทียบกับค่า Alarm setpoin (SET1, SET2) ในกรณีที่ตั้ง Alarm mode เป็น Low alarm เมื่อค่า input มีค่าต่ำกว่า Alarm setpoint relay จะ “ON” ในกรณีที่ตั้ง Alarm mode เป็น High alarm เมื่อค่า input มีค่าสูงกว่า Alarm setpoint จะ “ON”

การปรับ Zero และ Span

            ใช้ Digital voltmeter วัดที่จุด Testpoint "PV" (process value) โดยต่อขั้วลบของ Voltmeter ที่ Testpoint "COM" โดยกำหนดให้ค่า PV = 10 VDC เท่ากับ 100% ของ Input signal และ "PV" = 0 VDC เท่ากับ 0% ของ input signal

  1. ป้อนสัญญาณ Input 0% ปรับปุ่ม "Zero" ให้ Voltmeter อ่านค่าได้ 0 VDC

  2. ป้อนสัญญาณ Input 100% ปรับปุ่ม "Span" ให้ Voltmeter อ่านค่าได้ 10 VDC

  3. กลับไปทำการปรับตามข้อ 1 และ 2 ใหม่สลับกันไปจนกระทั่งค่า Zero และ Span ไม่เปลี่ยนแปลง (โดยปกติ Zero และ Span จะถูก Calibrate มาแล้วตาม Input rang ที่ระบุอยู่บน หน้าปัทม์)

การตั้ง Alarm setpoint

            DA95 สามารถตั้ง Alarm setpoint ได้ 2 จุด Testpoint SET1 และ SET2 เป็นจุดวัดค่า  Alarm setpoint โดยกำหนดให้ 10 VDC ท่ากับ 100% ของ Input และ 0 VDC เท่ากับ 0% ของ Input 1 ใช้ Digital Voltmeter วัดที่จุด "SET1" และ "SET2" โดยการต่อขั้วลบของ Voltmeter กับจุด "COM" ตัวอย่าง ต้องการตั้ง Alarm ที่ 60% ของ Input ต้องปรับ "SET"ไว้ที่ 6 VDC

Specifications

Analog Input

Number of channel:

1 Channel

Input type:

Current, Voltage

Input range:

Current (0 to 20, 4 to 20, 10 to 50 mA other current optional)

Voltage (0 to 5, 1 to 5, 0 to 10 VDC other voltage optional)

Relay Output

Number of channel:

2 Channels

Relay Type:

N.O., N.C. (SPDT)

Contact Rating:

3 A @ 250 VAC

Alarm set point:

0 to 100 % of input range

Alarm Mode:

Selectable High-High (HH),High-Low (LH),Low-Low (LL)

Hysteresis:

0.5 to 1 % of input range

DC. power supply:

24 VDC, 36 mA current limit, short circuit protection

Monitor test point:

Output 0 to 10VDC Proportional to the input range 0 to 100%

Power Requirements

Power Supply:

100, 110, 220 VAC

24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

wall or DIN rail

Connection:

Plug-in 11 pins socket

>font color="0000FF">Warranty

Warranty Period:

5 Year

Ordering
Ordering Information: Specify Input, Alarm mode, Power supply
Example DA95/4-20 mA/HL/220 VAC



Packagelist

Package Checklist

1. DA95
