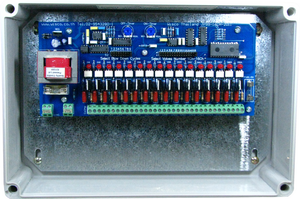

JP16: Jet Pulser

- Control Valve (ON / OFF)

- 16 Channels Valve Input

            Jet Pulser JP16 เป็นอุปกรณ์ควบคุมการ ปิด - เปิด วาล์วลมของระบบทำความสะอาดถุงกำจัดฝุ่น (Reverse Pulse Dust Collector) สามารถตั้งเวลาการเปิดและปิดได้ ควบคุมวาล์วได้สูงสุด 16 ชุด

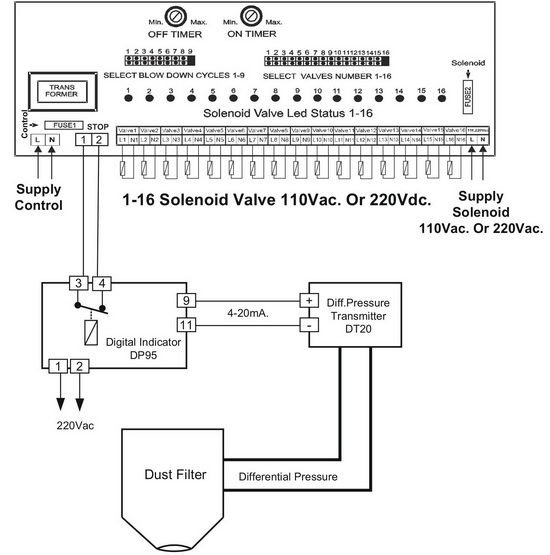

การเชื่อมต่อ JP16 ใช้งานร่วมกับ DP95 และ DT20

การเชื่อมต่อ JP16 ใช้งานร่วมกับ DP31

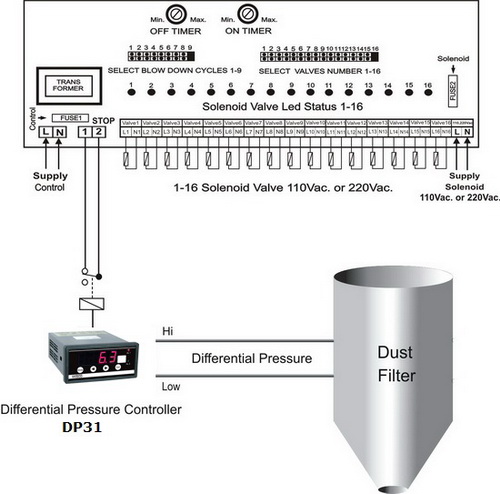

ตัวอย่างการต่อใช้งาน      Jet Pulser JP16 ร่วมกับ Differential Pressure Controller DP31
            โดย DP31 จะตรวจระดับ Pressure ในระบบ Dust Filter เมื่อ Filter เริ่มตัน ระดับ Pressure จะสูงกว่าค่าที่ตั้งไว้ DP31 จะส่งสัญญาณให้ Jet Pulser JP16 ทำงานเป่าฝุ่นออกจากถุงดักฝุ่นจนกระทั่งระดับ Pressure ลดลงในระดับปกติ JP16 จึงหยุดทำงาน

Specifications

Input

Number of channel:

1 Channel

Input type:

Solenoid Voltage

Input range:

110, 220 VAC

Output

Number of channel:

16 Channels

Output type:

Tiac (3A)

Indicators:

LED Display

Blowdown Cycles:

Programmable 1 to 9

No. of stations:

Programmable 1 to 16 stations

Valve "on" time:

90 to 200 msec

Valve "off" time:

1 to 120 sec

Power Requirements

Power Supply:

220 VAC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W300 x H200 x D100 mm.

Mounting:

Wall mount

Protection:

IP65

Warranty

Warranty Period:

5 Year

Ordering
Ordering Information:
Example JP16
Packagelist

Package Checklist

1. JP16
