MC330: Serial to Ethernet Converter

- Communicate Serial Device Over Ethernet

- Simultaneously Connect 4 Ethernet Device

- Extend Serial Connection Distance

- Bundle Virtual Serial Port Emulator

            Serial to Ethernet Converter MC330 เป็นอุปกรณ์ที่ช่วยแปลงช่องทางการสื่อสารแบบ RS232 หรือ RS485/RS422 ให้สามารถรับส่งข้อมูลผ่านเครือข่าย Ethernet ได้ ทำให้ข้อจำกัดในการ ชื่อมต่อพอร์ตอนุกรมไม่เป็นอุปสรรคอีกต่อไป โดย MC330 สามารถประยุกต์ใช้กับงานต่างๆได้หลากหลาย เช่น การขยายระยะการเชื่อมต่อสายสัญญาณ, การทดแทนช่องสื่อสารอนุกรม หรือการเพิ่มช่องสื่อสารอนุกรม เป็นต้น

            ตัวอย่าง อุปกรณ์ต่างๆที่มีช่องทางการสื่อสารอนุกรม เช่น เครื่องชั่งดิจิตอล, เครื่องสแกนลายนิ้วมือ, เครื่องสแกนบาร์โค๊ด, Power Meter, PLC, Data Logger ฯลฯ

            ตัวอย่างการประยุกต์ใช้งาน เช่น จากเดิมเครื่องคอมพิวเตอร์กับเครื่องแสกนลายนิ้วมือ เชื่อมต่อกันผ่านทางพอร์ต RS232 ระยะประมาณ 10 เมตร ต่อมาต้องการย้ายเครื่องคอมพิวเตอร์ไปไว้ในห้องควบคุมซึ่งห่างไปประมาณ 100 เมตร โดยจุดที่วางเครื่องคอมพิวเตอร์และจุดที่เครื่องแสกนลายนิ้วมือตั้งอยู่ มีเครือข่าย Ethernet อยู่บริเวณนั้นด้วย กรณีนี้ก็สามารถใช้ MC330 มาช่วยแก้ปัญหานี้ได้ โดยการต่อ MC330 เข้ากับเครื่องแสกนผ่านทางพอร์ต RS232 และต่อ MC330 เข้ากับเครือข่าย Ethernet และบนเครื่องคอมพิวเตอร์ให้ติดตั้งโปรแกรมจำลองพอร์ตอนุกรมขึ้นมาใช้งาน

            โดยทั้งนี้ทางบริษัทได้จัดเตรียมโปรแกรม Virtual Serial Port Emulator (WisVSP) ไว้ในชุดติดตั้งให้ด้วย เพื่อใช้ในการจำลอง Serial Port ในเครื่องคอมพิวเตอร์ โดยโปรแกรมสามารถเรียกใช้งานและควบคุม Serial Port ที่สร้างขึ้นมาได้เหมือน Serial Port จริงบนเครื่องคอมพิวเตอร์

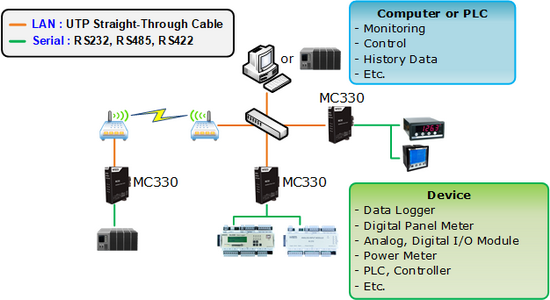

การเชื่อมต่อกับอุปกรณ์ต่างๆ


Application

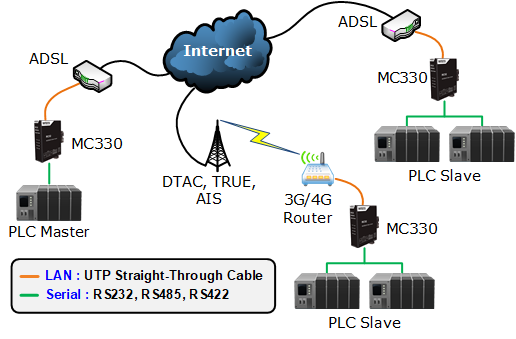

การเชื่อมต่อ PLC ผ่านทางระบบ Internet

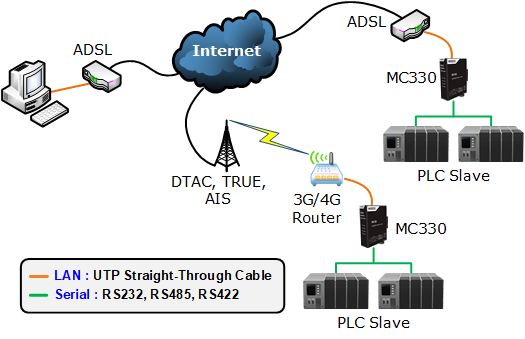

การเชื่อมต่อ Computer และ PLC ผ่านทางระบบ Internet

Specifications

Ethernet Interface

Speed:

10/100 Mbps, Full-duplex or Half-duplex, Auto MDI/MDIX

Connector:

RJ45

Standard:

Accord 10 Base-T/100 Base-T standard

Data Rates:

300 - 115,200 bps

Transmission:

100 m.

Magnetic Isolation Protection:

15 KV Built-in

Serial Interface

Serial Standards:

RS232 Through D-Type 9 pin Connecter

RS485/422 (Isolated) 5 Pin Terminal Block (Software Selectable)

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Serial Parameter

Baud Rate:

1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

Flow Control:

None, Hardware

Power Requirements

Power Supply:

12 to 35 VDC

Power Consumption

Operating:

100 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W30 x H122 x D98 mm.

Mounting:

DIN Rail

Housing:

Metal

Warranty

Warranty Period:

5 Year

Ordering
Ordering Information:
Example MC330
Packagelist

Package Checklist

1. MC330

2. LAN Cable
