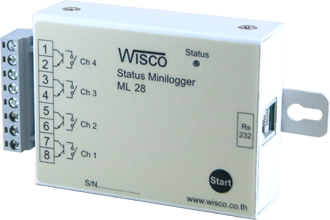

ML28: Even Data Logger

- 4 Channels Digital Input

- ON/OFF Time Stamp

- Memory 128 Kbyte

- Data exportable to MS Excel



            Data Logger ML28 เป็นอุปกรณ์ทำหน้าที่บันทึกข้อมูลการ ON/OFF ของสัญญาณ Digital ขนาดเล็ก โดยข้อมูลนี้จะถูกบันทึกอย่างต่อเนื่องไว้ในหน่วยความจำภายในเครื่อง ซึ่งจะมีค่าวันและเวลาที่บันทึกไว้กำกับลงไปด้วย เหมาะที่จะนำไปติดตั้งตามตำแหน่งที่ต้องการบันทึกสถานะการทำงานของเครื่องจักร เช่น Pump, Motor, Chiller เป็นต้น

            การอ่านข้อมูลที่บันทึกอยู่ใน ML28 ทำได้โดยใช้เครื่องคอมพิวเตอร์เชื่อมต่อกับ ML28 ผ่านทาง RS-232 Port หรือ ผ่านทาง Modem โดยมีโปรแกรมช่วยในการอ่านข้อมูลเข้าคอมพิวเตอร์ ข้อมูลที่ได้จะนำมาแสดงผลบนคอมพิวเตอร์ในแบบตัวเลขหรือนำมาแสดงในรูปแบบกราฟได้ ข้อมูลนี้สามารถนำไปใช้ในโปรแกรมบน Windows อื่นๆ เช่น MS Excel, MS Word ซึ่งช่วยให้สะดวกในการนำ

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Wireless (RC35)

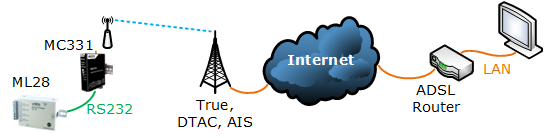

การเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง Internet (RC34)



บันทึกเวลาการทำงานของ Motor บันทึกเวลาการ เปิด-ปิด ไฟ บันทึกเวลาที่เกิดความผิดปกติในระบบ



Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12

Distance:

RS232 Length 15 m.

Serial Parameter

Baud Rate:

19200

Data Bits:

8

Stop Bits:

1

Parity:

None

Digital Input

Number of Channel:

4 Channels

Sensor Type:

Dry Contact or NPN Open Collector

Dry Contact:

ON : Short to GND

OFF : Open

Recording

Storage Internal:

128 Kbytes

Recording Interval:

10 msec

Record Mode:

Stop when full

Recording by:

Button SW

Data Format:

Can be Exported to MS Excel

Data Capacity:

21,845 Records (4 Channels)

Power Requirements

Power Supply:

Battery 6.2 VDC @1 AH (Sanyo CR123A Lithium)

Power Consumption

Standby:

30 µA @ 6 VDC

Start Record:

500 µA @ 6 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W81 x H61 x D26 mm.

Warranty

Warranty Period:

1 year

Ordering
Ordering Information:
Example ML28/128Kbytes
Packagelist

Package Checklist

1. ML28

2. RS-232 Cable

3. Manual

4. CD Software
