RC32: Modbus Gateway

 กำลังจะเลิกจำหน่าย  รุ่นทดแทน:  คลิก MC320

- Convert between Modbus TCP and Modbus

  RTU/ASCII

- 1 Ethernet port and 1 RS-232, RS422/485

  ports

- Supports 8 TCP MODBUS Protocol Device

  and 32 MODBUS Serial Connection

- Easy hardware setup and configuration

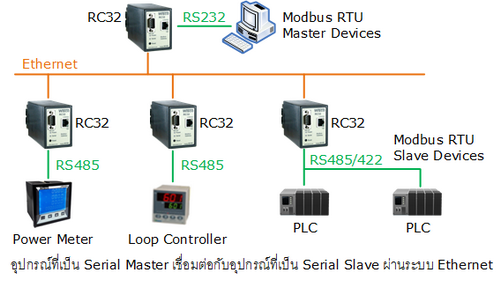

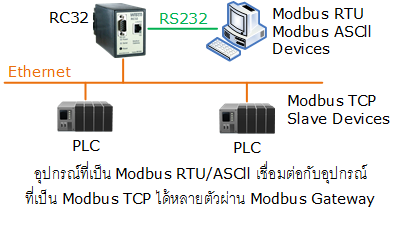

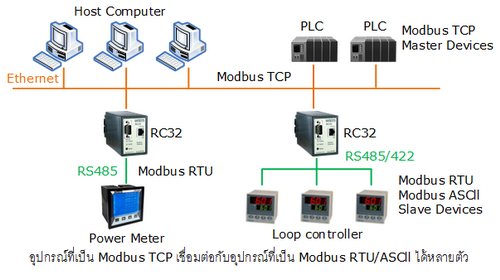

      Modbus Gateway RC32 เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมต่อการสื่อสารระหว่าง Modbus TCP และ Modbus RTU/ASCll ให้สามารถสื่อสารกันได้ โดย RC32 สามารถเชื่อมต่อกับอุปกรณ์ทางด้าน Serial ได้ทั้งแบบ Master และ Slave ส่วนทางด้าน Ethernet ก็สามารถเชื่อมต่อได้ทั้งแบบ Server และ Client (Modbus TCP Master, Modbus TCP Slave) โดยรองรับการเชื่อมต่อจาก Client (Modbus TCP Master) ได้พร้อมกัน 8 ตัว สามารถ เลือกโหมดและตั้งค่าการทำงานให้กับ RC32 ผ่านทางโปรแกรม RC32 Utility

Specifications

Ethernet Interface

Speed:

10/100 Mbps, Full-duplex or half-duplex, Auto MDI/MDIX

Connector:

RJ45 (10 Base-T) Ethernet

Standard:

Accord 10 Base-T/100 Base-T standard

Data Rates:

300 - 115,200 bps

Transmission:

100 m.

Magnetic Isolation Protection:

15 KV Built-in

Protocols:

MODBUS TCP

Serial Interface

Serial Standards:

RS232 Connector DB9 Male

RS485/422 (Isolated) 4 Pin Terminal Block

Loading:

RS485/422 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485/422 Length 1 Km.

Protocol:

MODBUS ASCII/RTU

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 38400, 57600, 115200

Data Bits:

7, 8

Stop Bits:

1, 2

Parity:

None, Even, Odd

Software

Operation Mode:

RTU Slave, RTU Master, ASCll Slave, ASCll Master

Multi Master and Multi drop

Master Mode:

8 Connection

Slave Mode:

8 Connection

Power Requirements

Power Supply:

220 VAC

12 VDC, 24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

Wall or DIN rail

Connection:

Plug-in 11 pins socket

Housing:

Plastic

Warranty

Warranty Period:

5 Year
Ordering
Ordering Information: Power Supply
Example RC32/220 VAC
Packagelist

Package Checklist

1. RC32

2. LAN Cable

Downloads
Datasheet:
application/pdf iconRC32 Specification.pdf
Manual:
application/pdf iconRC32 Utility V1.7.0.pdf
Software:
RC32 Utility Setup V1.7.0
