RS16: Remote Switch

- 7” Touch Screen Panel

- Control 16 Switch

- 2-Wire RS485 Wiring

- Record On-Off Time

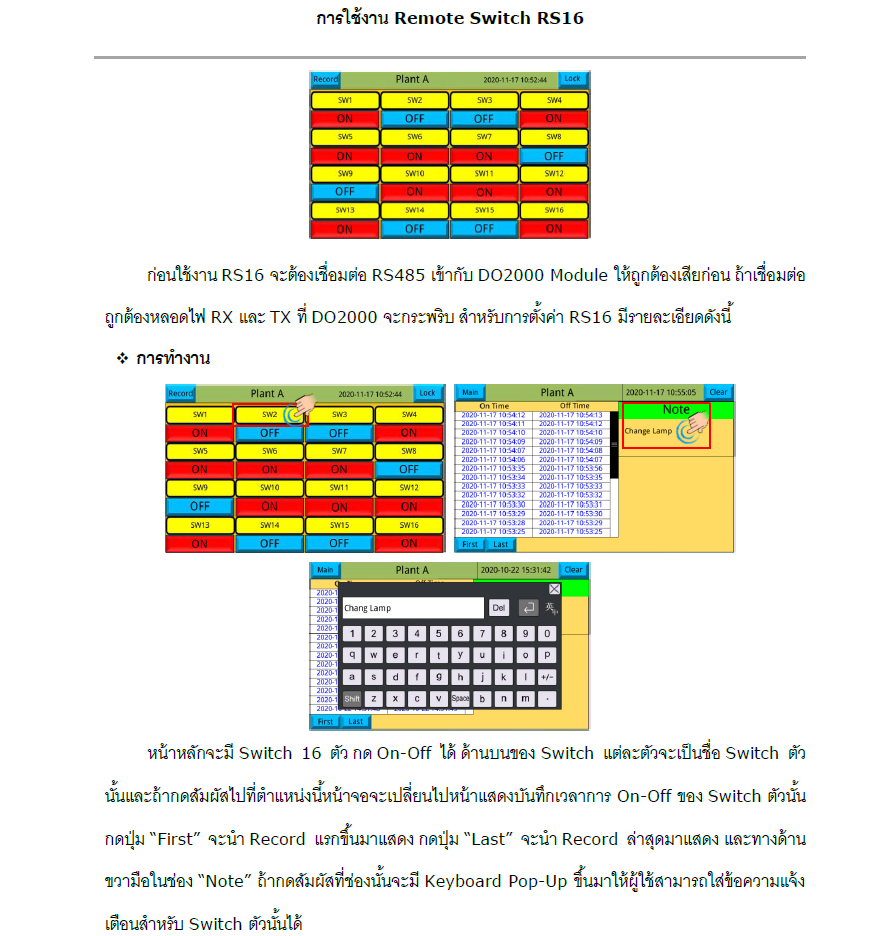

            Remote Switch RS16 เป็นจอ Touch Screen ใช้ควบคุม On-Off Switch ระยะไกลโดยใช้สายสัญญาณ RS485 คู่เดียว สามารถควบคุม Switch ได้สูงสุด 16 ชุด นอกจากนี้ยังบันทึกเวลาการ On-Off ของ Switch แต่ละตัว เพื่อดูเวลาย้อนหลังและสามารถ Save ข้อมูลลง SD Card ในรูป csv File ซึ่งสามารถนำไปเปิดบนโปรแกรม Windows เช่น Excel

การเชื่อมต่อผ่านทาง RS485

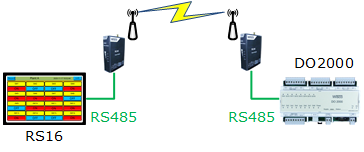

การเชื่อมต่อผ่านทาง Wireless (RC45)

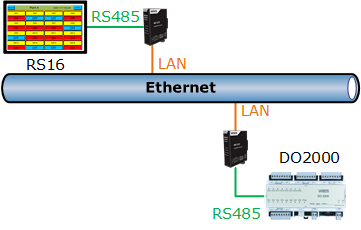

การเชื่อมต่อผ่านทาง Ethernet (MC320)

Specifications

Display

Display Size:

7″ Touch Screen

Serial Interface

Serial Standards:

RS485 (Isolated) 2 Pin Terminal Block

Distance:

RS485 Length 1 Km.

Protocol:

MODBUS RTU

Serial Parameter

Baud Rate:

9600

Data Bits:

8

Stop Bits:

1

Parity:

None

Relay Output

Number of Channel:

16 Channels

Relay Type:

N.O.

Contact Rating:

5A@250VAC, 5A@30VDC

Power Requirements

Power Supply:

85 to 230 VAC

(12 to 35, 110 to 125 VDC Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

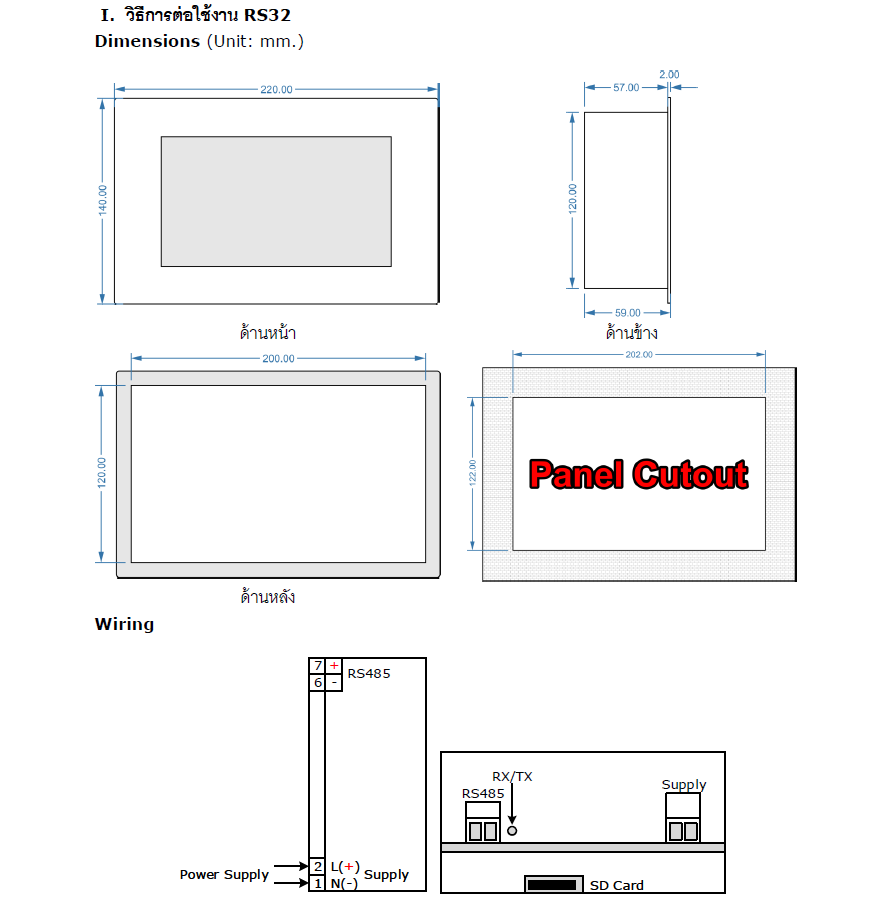

Dimension:

W220 x H140 x D60 mm.

Panel Cutout:

W202 x H122 mm.

Mounting:

Panel Mount

Warranty

Warranty Period:

1 Year

Ordering
Ordering Information: Specify Power Supply
Example RS16/220VAC
Packagelist

Package Checklist

1. RS16

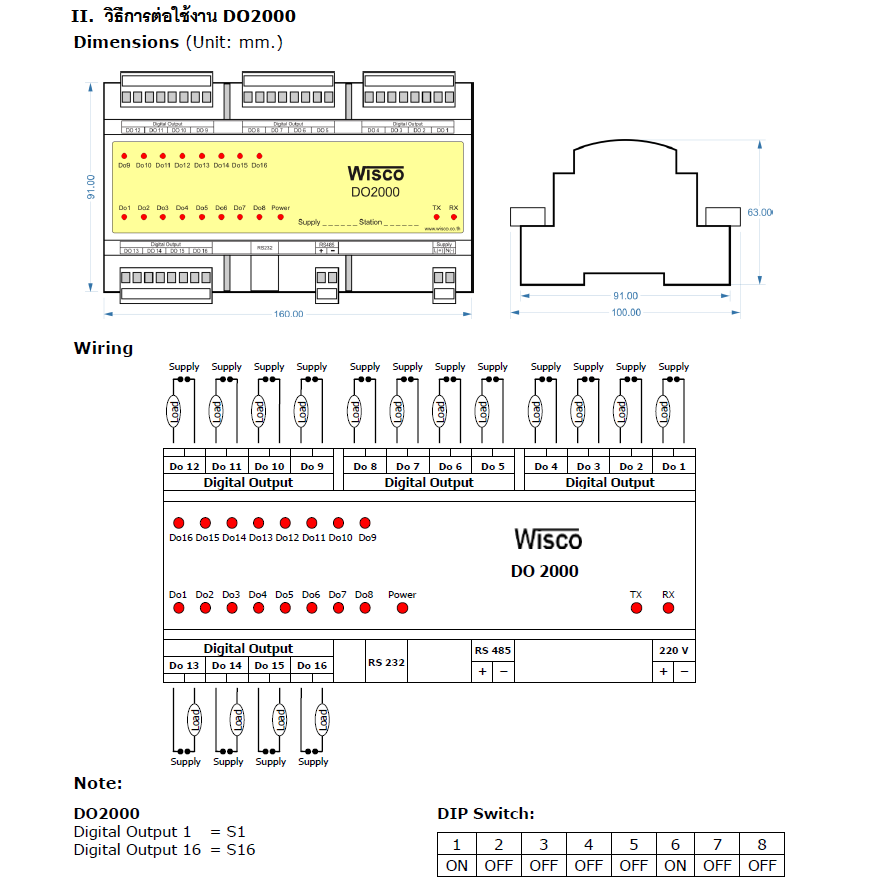

2. DO2000

Downloads
Datasheet:
