SC21: Peak-Hold Signal Conditioner

- Hold Max. Value

- Isolated Input, Output and Power Supply

- Signal 4-20 mA, 1-5 VDC, 0-10 VDC

- DIN Rail Mounting

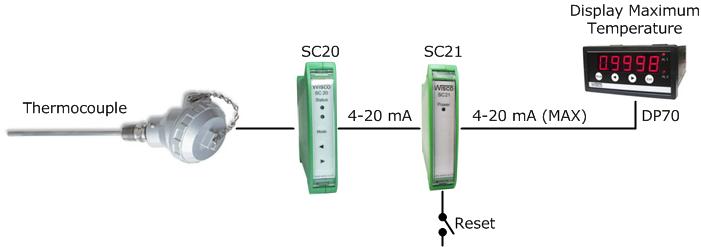

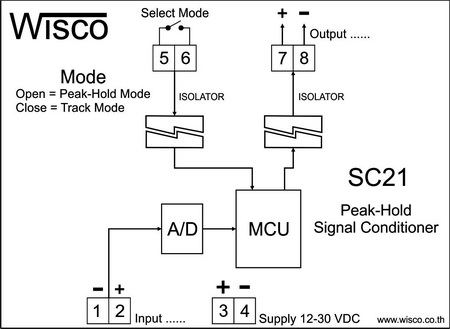

            การทำงานของ Peak-Hold Signal Conditioner SC21 มี 2 Mode เมื่อ Short ระหว่าง ขั้ว 5 และ ขั้ว 6 เครื่องจะทำงานเป็น Track Mode เมื่อ Open ระหว่างขั้ว 5 และ ขั้ว 6 เครื่องจะทำงานเป็น Peak-Hold Mode ซึ่งการทำงานทั้งสองแบบจะแตกต่างกันดังต่อไปนี้

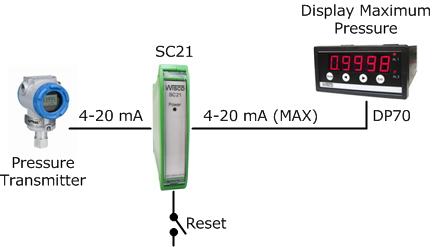

            Peak-Hold Mode เมื่อ Input มีค่าเพิ่มขึ้น Output จะเพิ่มตาม แต่เมื่อ Input มีค่าลดลง Output จะยังคงค่าสูงสุดไว้ไม่ลดลงตาม Input จนกระทั่ง Input มีค่าเพิ่มขึ้นใหม่สูงกว่าเดิม Output จึงจะเพิ่มตาม Input

            Track Mode Input และ Output จะมีค่าขึ้นลงเท่ากันเสมอ



Specifications

Operating Mode

Peak-Hold Mode:

Open Terminal 5, 6

Track Mode:

Short Terminal 5, 6

Analog Input

Number of channel:

1 Channel

Input Type:

Voltage, Current

Input Range:

Voltage (0 to 5, 1 to 5, 0 to 10 VDC)

Current (4 to 20 mA)

Accuracy:

< 0.1 % of Span

ADC Resolution:

16 Bits

Analog Output

Number of channel:

1 Channel

Output type:

Voltage, Current

Output range:

Voltage (0 to 5, 1 to 5, 0 to 10 VDC)

Current (4 to 20 mA)

Isolation voltage:

500 VAC, between input output and power supply

Power Requirements

Power Supply:

12 to 24 VDC

Power Consumption

Standby:

155 mA @ 12 VDC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W20 x H100 x D118 mm.

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year

Ordering
Ordering Information: Specify Input, Output
Example SC21/4-20mA/4-20mA



Packagelist

Package Checklist

1. SC21

Downloads
Datasheet:
