SV95: Servo Controller

- ควบคุมวาล์วแบบมอเตอร์

- ควบคุมการเปิดวาล์ว 0 - 100%

- สัญญาณควบคุม 4-20 mA หรือ 0-10 VDC

- Relay Contact Output



           Server Controller SV95 เป็นอุปกรณ์ที่ใช้ควบคุมตำแหน่งการ เปิด-ปิด ของวาล์วแบบมอเตอร์เพื่อให้เปอร์เซ็นต์ การเปิดของวาล์วสัมพันธ์กับสัญญาณควบคุมที่ส่งมา โดย Servo Controller SV95 รับสัญญาณควบคุม เช่น 4-20 mA, 010 VDC SV95 จะส่งสัญญาณเป็น Relay Contact ไปสั่งให้วาล์วแบบมอเตอร์หมุนไปยังตำแหน่งตามเปอร์เซ็นต์ของสัญญาณควบคุมที่ได้รับ

            ตัวอย่างเช่น ใน Range สัญญาณควบคุม 0 -10 VDC ถ้า SV95 ได้รับสัญญาณ 5VDC  SV95 จะควบคุมให้วาล์วเปิดที่ตำแหน่ง 50% เป็นต้น

            ข้อแนะนำในการติดตั้ง

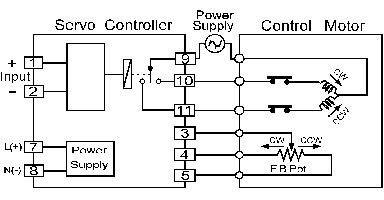

  1. ถ้าป้อนสัญญาณ Input แล้วไม่สามารถควบคุมตำแหน่งของวาล์วได้ โดยวาล์วหมุนไปตำแหน่ง เปิดหรือปิดสุดด้านใดด้านหนึ่ง แสดงว่าขั้ว Feedback Pot. ไม่ถูกต้องให้สลับสายระหว่างขั้ว 4 และ

  2. ปุ่ม Zero ใช้ปรับให้วาล์วอยู่ที่ตำแหน่ง 0% เมื่อสัญญาณ Input 0%

  3. ปุ่ม Span ใช้ปรับให้วาล์วอยู่ที่ตำแหน่ง 100% เมื่อสัญญาณ Input 100%

  4. ปุ่ม Dead Band ใช้ปรับ Sensitivity ของระบบ ถ้ามอเตอร์มีอาการหมุนไปมาตลอดเวลา (Oscillate) ให้ปรับเพิ่ม Dead Band โดยหมุนปุ่ม Dead Band ตามเข็มนาฬิกา จนมอเตอร์หยุด Oscillate

Specifications

Analog Input

Number of channel:

1 Channel

Input type:

Current, Voltage

Input range:

Current (4 to 20 mA)

Voltage (0 to 10 VDC (Optional))

Feedback Resistance:

100 Ω to 10 KΩ

Relay Output

Number of channel:

1 Channel

Relay Type:

N.O., N.C. (SPDT)

Contact Rating:

3 A @ 250 VAC

Dead Band:

1 to 10 % of input range

Span:

70 to 100 %

Zero:

0 to 20 %

Power Requirements

Power Supply:

110, 220 VAC

24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

Wall or DIN rail

Connection:

Plug - in 11 pins socket

Warranty

Warranty Period:

5 Year

Ordering
Ordering Information: Specify Input, Power Supply
Example SV95/4-20 mA/220 VAC



Packagelist

Package Checklist

1. SV95
