TM495: Thermistor Trip Relay

- ป้องกัน Motor หรือ Transformer เสียหาย

  เนื่องจากอุณหภูมิสูง

- PTC Thermistor Sensor

- Sensor Fail Detection

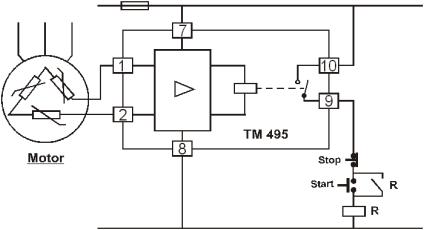

            Thermistor Trip Relay TM495 เป็นอุปกรณ์ป้องกันความเสียหายของอุปกรณ์ไฟฟ้า  เช่น Motor, Transformer เนื่องจากอุณหภูมิสูง (Over Temperature) โดยใช้ร่วมกับ Thermistor Sensor ชนิด PTC โดยคุณสมบัติของ PTC Sensor เมื่ออุณหภูมิต่ำกว่า Norminal Operating Temperature จะมีค่าความต้านทานต่ำ แต่เมื่ออุณหภูมิสูงเกินค่า Norminal Operating Temperature ความต้านทานของ PTC จะเปลี่ยนค่าสูงขึ้นอย่างมาก ซึ่ง PTC Sensor จะมีหลายแบบ ขึ้นกับค่า Norminal Operating Temperature ดังนั้นการเลือกแบบของ PTC Sensor จะเป็นตัวกำหนดอุณหภูมิที่จะให้ Relay ทำงาน โดย TM495 จะทำงานดังนี้

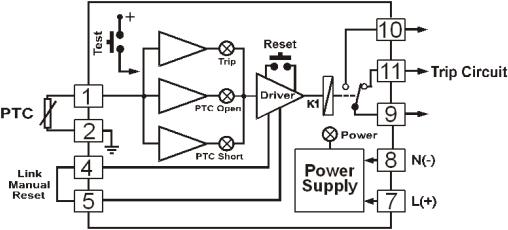

            เมื่ออุณหภูมิของ PTC อยู่ต่ำกว่า Norminal Operating Temperature (NOT) Relay K1 จะ “ON” แต่เมื่ออุณหภูมิสูงกว่า NOT Relay จะ “OFF” และเมื่ออุณหภูมิกลับลงมาต่ำกว่า NOT ถ้า TM495 อยู่ใน Mode Auto Reset Relay จะ “ON” แต่ถ้าอยู่ใน Mode Manual Reset จะต้อง  กดปุ่ม Reset Relay จึงจะ “ON” นอกจากนี้ถ้า PTC Sensor เกิด Short Circuit หรือ Open Circuit Relay ก็จะ “OFF”

Specifications

Thermistor Input

Number of channel:

1 Channel

Input type:

PTC Thermistor

Input range:

Trip 3200 Ω ± 5 %

Reset 2100 Ω ± 5 %

Mode:

Manual or Automatic Reset

Sensor Detection:

Short Circuit < 50 Ω

Open Circuit > 680 kΩ

Relay Output

Number of channel:

1 Channel

Relay Type:

N.O., N.C.

Contact Rating:

3 A @ 250 VAC

Power Requirements

Power Supply:

110, 220 VAC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

Wall or DIN Rail

Connection:

Plug - in 11 pins socket

Warranty

Warranty Period:

5 Year

Ordering
Ordering Information: Specify Power Supply
Example TM495/220VAC



Packagelist

Package Checklist

1. TM495
