VR95: Voltage Relay

- ป้องกันแรงดันไฟฟ้าเกินหรือตก

- สามารถตั้งหน่วงเวลาได้ 0 - 10 วินาที

- มี LED แสดงสภาวะของ Relay

- มี LED แสดงสภาวะแรงดันไฟฟ้าตกหรือเกิน

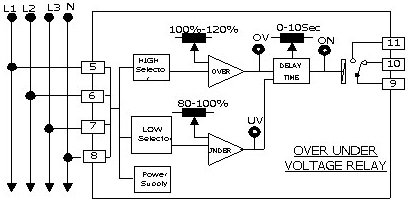

            Voltage Relay VR95 เป็นอุปกรณ์ตรวจสอบแรงดันไฟฟ้าว่าสูงหรือต่ำกว่าค่าที่กำหนดไว้ ในสภาวะที่แรงดันไฟฟ้าอยู่ในระดับปกติ Relay จะ On และมี LED สีแดงติดสว่าง เมื่อแรงดันไฟฟ้าสูงกว่าค่า Over Voltage (Over) หรือต่ำกว่าค่า Under Voltage (Under) ที่ตั้งไว้ LED สีแดงที่แสดงสภาวะ Over Voltage หรือ Under Voltage จะติดสว่าง และ Relay จะ Off แต่การ Off ของ Relay นี้ สามารถตั้งหน่วงเวลาได้ 0 - 10 วินาที โดยปรับที่ปุ่ม "DELAY" และเมื่อแรงดันไฟฟ้ากลับเข้าสู่ระดับปกติ Relay จะ On โดยปกติแล้ว ปุ่ม Over Voltage จะตั้งไว้ที่ 110% และปุ่ม Under Voltage จะตั้งไว้ที่ 90%

Specifications

Input

Number of channel:

1 Channel

Input type:

3 phase (4 wire)

Input range:

100, 110, 220, 380 VAC (Line voltage)

Over voltage:

Adjustable 100 to 120 % of Vn

Under voltage:

Adjustable 100 to 80 % of Vn

Time delay:

Adjustable 0 to 10 sec.

Relay Output

Number of Channel:

1 Channel

Relay Type:

N.O., N.C. (SPDT)

Contact Rating:

3 A @ 250 VAC

Power Requirements

Power Supply:

110, 220VAC

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W50 x H70 x D130 mm.

Mounting:

Wall or DIN rail

Connection:

Plug-in 11 pins socket

Wiring:

Screw terminals on base socket

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Input
Example VR95/380VAC
Packagelist

Package Checklist

1. VR95

Downloads
Datasheet:
application/pdf iconVR95 Specification.pdf
