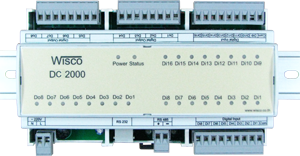

DC2000: Digital Counter Module

ยกเลิกจำหน่าย รุ่นทดแทน:  คลิก DC2100

- 8 Counter Channels (32 Bits)

- 8 Digital Input Channels

- 8 Digital Output Channels

- Protocol MODBUS Or ASCII Command

- RS-232, RS-485 (Isolated)

           Digital Counter DC2000 ประกอบด้วย Counter จำนวน 8 ช่อง ซึ่งทำหน้าที่นับจำนวน Pulse จากภายนอก โดยมี Port RS-232 และ RS-485 เพื่อใช้เชื่อมต่อกับเครื่องคอมพิวเตอร์ หรือ PLC สามารถอ่านค่านับจาก Counter แต่ละชุดได้ ทำให้สามารถนำข้อมูล Counter ไปใช้ในโปรแกรมควบคุมบน PLC หรือนำค่า Counter มาแสดงผลแบบ Real Time บนโปรแกรมคอมพิวเตอร์ เช่น Excel, Word, Access นอกจากนี้ DC2000 ยังมี Digital Input และ Digital Output อีกอย่างละ 8 ช่อง ตามลำดับ

Specifications

Serial Interface

Serial Standards:

RS232 Connector RJ12 6 Pin

RS485 (Isolated) 4 Pin Terminal Block

Loading:

RS485 Max 32 Unit

Distance:

RS232 Length 15 m.

RS485 Length 1 Km.

Protocol:

MODBUS ASCII/RTU, Wisco ASCII

Support Software:

Citect, Wonderware, LAB View etc.

Serial Parameter

Baud Rate:

4800, 9600, 19200, 57600

Data Bits:

8

Stop Bits:

1

Parity:

None

Digital Input

Number of Channel:

8 Channels

Sensor Type:

wet Contact

wet Contact (DI to GND):

ON : 12 to 24 VDC

OFF : 0 to 3 VDC

Isolation:

Opto isolated

Counter Input

Number of Channel:

8 Channels

Sensor Type:

wet Contact

I/O Mode:

Even Counter

wet Contact (DI to GND):

ON : 12 to 24 VDC

OFF : 0 to 3 VDC

Counter Frequency:

100 Hz max

Minimum Pulse Width:

2 msec.

ADC Resolution:

32 Bits

Isolation:

Opto Isolated

Relay Output

Number of Channel:

8 Channels

Relay Type:

N.O.

Contact Rating:

0.5 A @ 120 VAC

0.3 A @ 60 VDC

1 A @ 24 VDC

Power Requirements

Power Supply:

110 VAC, 220 VAC

12 VDC, 24 VDC (Optional)

Environmental Limits

Operating Temperature:

0 to 55 °C

Operating Humidity:

5 to 95 %RH

Storage Temperature:

0 to 70 °C

Physical Characteristics

Dimension:

W160 x H90 x D60 mm

Mounting:

DIN Rail

Warranty

Warranty Period:

5 year
Ordering
Ordering Information: Specify Power Supply
Example DC2000/220 VAC
Packagelist

Package Checklist

1. DC2000

2. RS-232 Cable

Downloads
Datasheet:
application/pdf iconDC2000 Specification.pdf
Manual:
application/pdf iconDC2000 Utility V1.0.pdf
application/pdf iconDC2000 Protocol.pdf
Software:
DC Utility Setup V1.3.0
